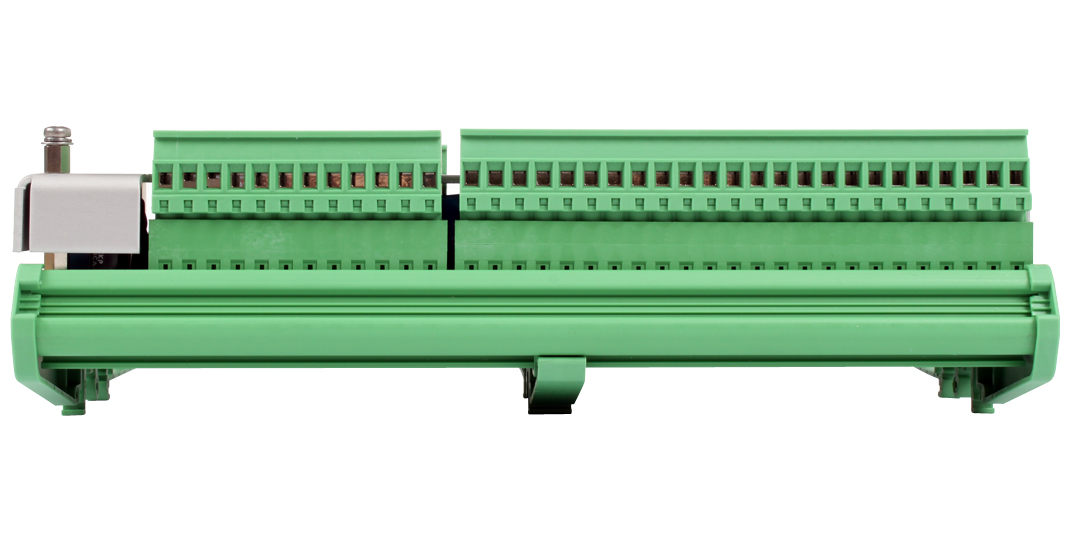

AHD 501

Zentraleinheit für Bugstrahlrudersteuerung mit Festpropeller

Die Zentraleinheit AHD 501 ist ein mikroprozessor-gesteuertes Gerät und beinhaltet alle erforderlichen Ein- und Ausgänge zur Steuerung und Überwachung des Leistungsteils des Bugstrahlruders, bestehend aus einem Drehstrom-Asynchronmotor (Schleifringläufer) mit angebautem Festpropeller. Die Zentraleinheit wird am Leistungsteil bzw. im Steuerschrank des Bugstrahlruders installiert. Das Gerät arbeitet zusammen mit bis zu 4 Operating Panels AHD 502.

‍

Steuerung und Überwachungsmodul für Bugstrahlruder mit Drehstrom-Asynchronmotor
Modulgehäuse für Installation auf Norm-Tragschienen in Pulten, Konsolen, Schalttafeln oder Schaltkästen
Schutzart IP 20
Gewicht ca. 0,7 kg
Spannungsversorgung 24 V DC +30%/-25%
Stromverbrauch max. 0,5 A
CAN-Bus Datenkommunikation mit bis zu 3 Bedieneinheiten AHD 502
Direkte Ansteuerung der Wende- Stufen- und Zwischenschütze einschließlich
Rückmeldekontrolle
Steuerung der 3 Hauptstufen (70%, 85%, 100%) und bis zu 6 Zwischenstufen
Lüftersteuerung und Überwachung
2-phasige Überwachung des Motorstroms (galvanisch getrennt) und der Wicklungstemperaturen im Motor
Überwachung des Ölniveaus am Motor
Kontrolle der Schütz-Steuerspannung (Leistungsschalter)
Steuerbare Direkt-Verriegelung der 100-Prozent-Stufe
Hohe Belastbarkeit der Relais zur Ansteuerung der Schütze; der Einsatz von Hilfsschützen ist nur in Ausnahmefällen erforderlich
3 integrierte LED-Zustandsanzeige für Spannungsversorgung, Fehler und Alarm
USB-Diagnose-Schnittstelle für Service, Konfiguration und Zustandsmeldungen. Alle wesentlichen Parameter können vor Ort abgefragt oder konfiguriert werden.
