AHD-TCS A

Elektronische Steuereinheit für Trimmklappensteuerung AHD-TCS

AHD-TCS A ist die zentrale Steuereinheit zur Erfassung aller Messwerte, Positionen und Steuereingänge. Die Backbord- und Steuerbord-Hydraulikeinheiten für die Trimmklappen oder Surface-Drives können direkt mit der Steuerausgängen von AHD-TCS A verbunden werden.

‍

Patentierte elektrohydraulische Steuerung für Trimmklappen oder Surface-Drives
Automatische Positionssteuerung für Trimmklappen oder Surface-Drives in Abhängigkeit von optimierter Trimmkurve und aktueller Geschwindigkeit
Interne Speicherung von schiffsspezifischen Trimmkurven für geschwindigkeits- und lageabhängige Trimmklappenstellung im Automatikbetrieb
Einsatz von elektronischen Durchflussmessern anstelle der klassischen Wegaufnehmer, die oft störanfällige Verkabelung an der Außenseite wird hierdurch vermieden
CAN-Bus zur Integration des Systems in das Schiffsalarmsystem mit Visualisierung auf Farbdisplays
Schnittstelle für GPS-Empfänger für Erfassung der Schiffsgeschwindigkeit (Daten alternativ auch über CAN-Bus erfassbar)
Analogeingänge zur Erfassung von Durchflussmessern (BB/STB) und Neigungssensor
Analogausgänge (0 – 10V DC) zum direkten Ansteuerung von Rundinstrumenten zur Anzeige der Trimmklappenposition
Steuerausgänge zum direkten Anschluss der Hydraulikeinheiten (BB/STB)
Zusätzliches Interface zum direkten Anschluss der Bedieneinheit AHD-TCS OP A

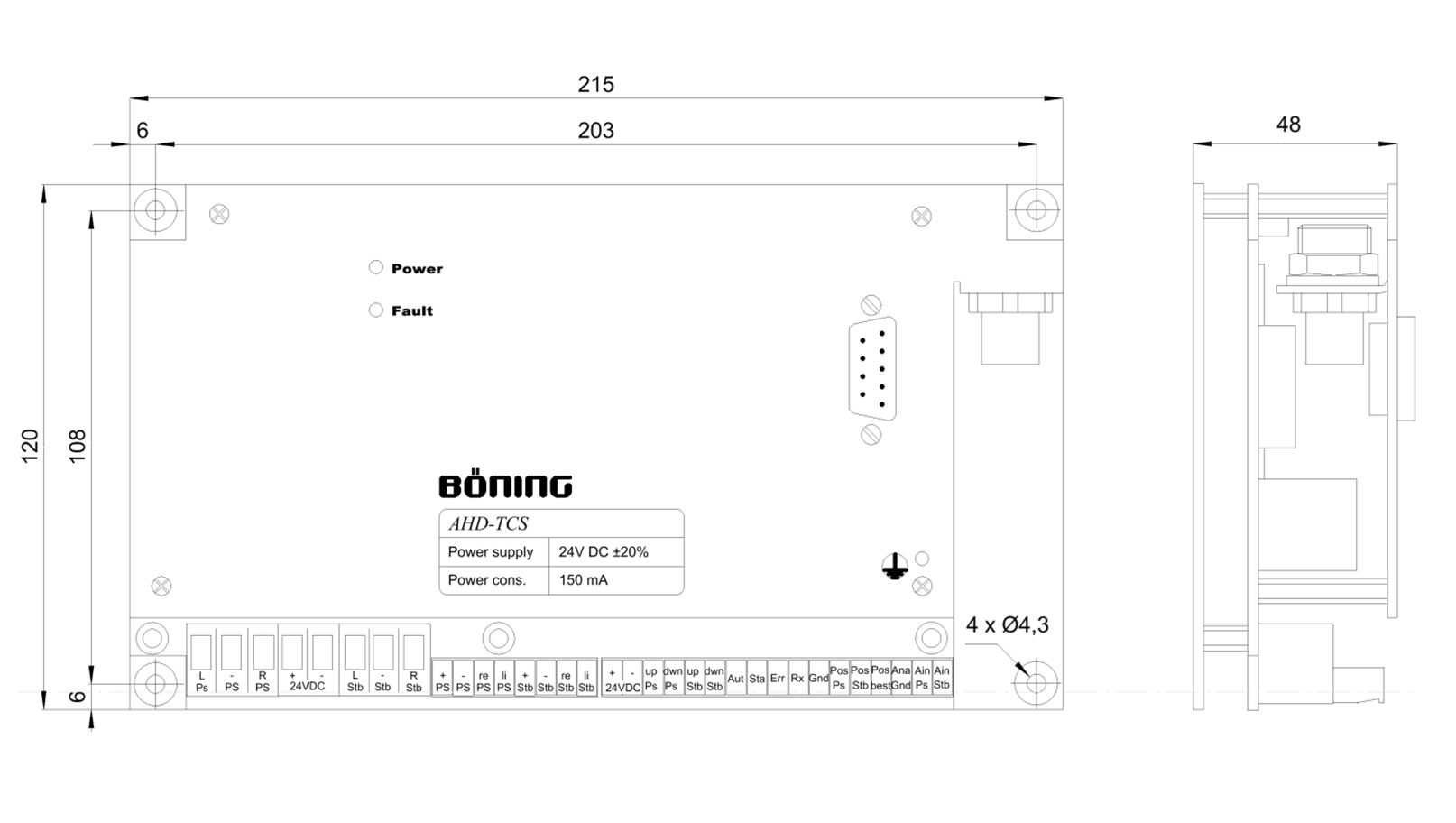

Modul mit Grundplatte zur Aufbaumontage in Pulten, Konsolen, Schalttafeln oder Schaltkästen
