AHD-TCS Hyd

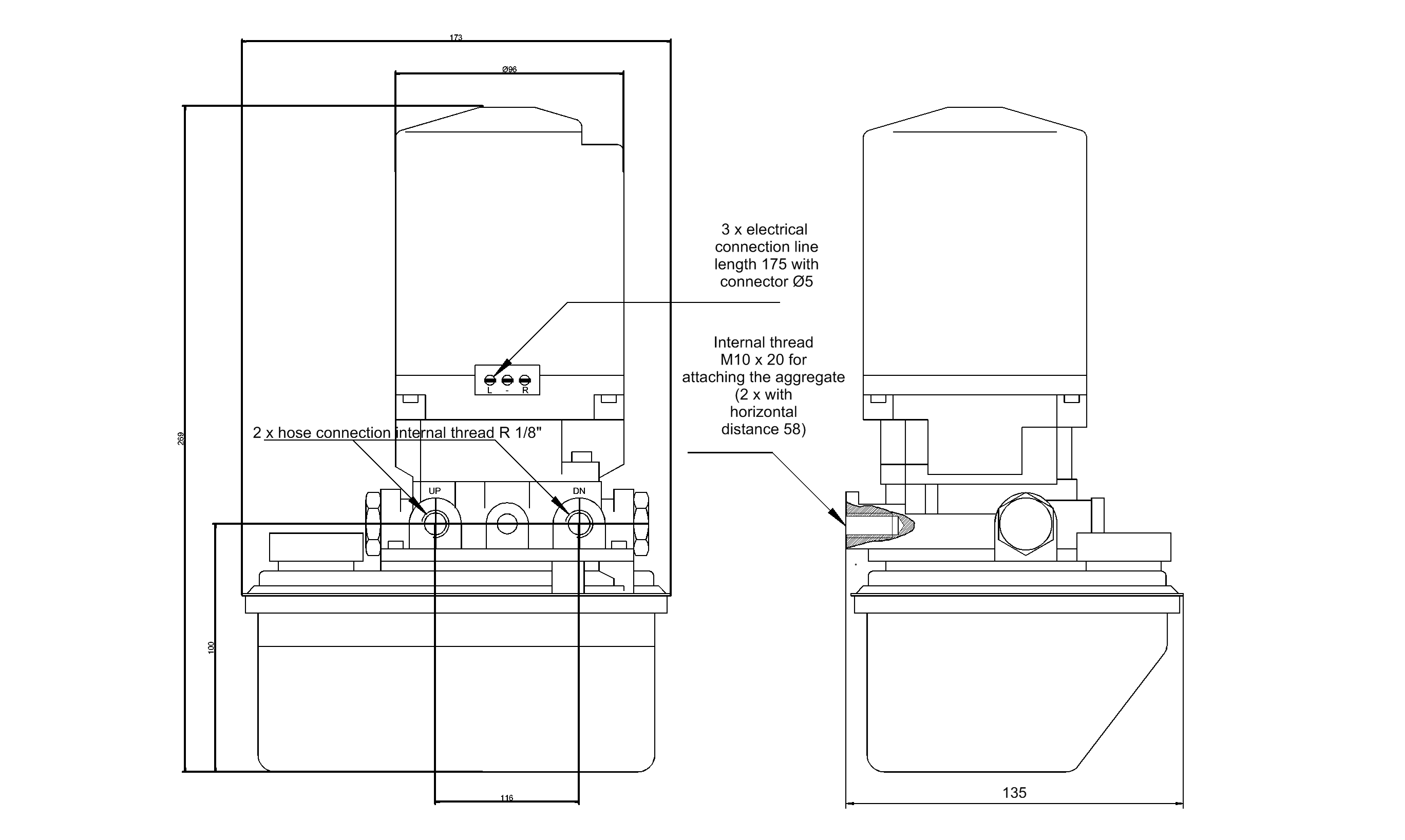

Hydraulikaggregat für Trimmklappensteuerung AHD-TCS

Das Hydraulikaggregat AHD-TCS Hyd wird zur hydraulischen Steuerung von Einfach- oder Doppeltwirkenden Hydraulikzylindern der Trimmklappen verwendet. Pro Trimmklappe ist ein Hydraulikaggregat erforderlich.

Hinweis: Hydraulikzylinder der Trimmklappen und Hydraulikschläuche zumAnschluss der Hydraulikzylinder sind nicht im Lieferumfang enthalten.

‍

Elektrohydraulische Pumpe für Trimmklappensteuerung mit AHD-TCS A
Montageplatte zum Einbau in Nähe der Trimmklappen
Ausführungen mit Hydraulikaggregaten für eine und zwei Trimmklappenerhältlich
Anschlussklemmen für 24VDC Steuerspannung (Stromverbrauch typ. 16A)
Hydraulikölbehälter min. 0,75 l
Verteilerblock mit Durchflussmesser, inkl. Anschlussklemmen für 24VDCVersorgungsspannung und Signalausgänge (Pulse links/rechts)
Schutzart IP 65
Gewicht pro Aggregat ca. 11 kg
