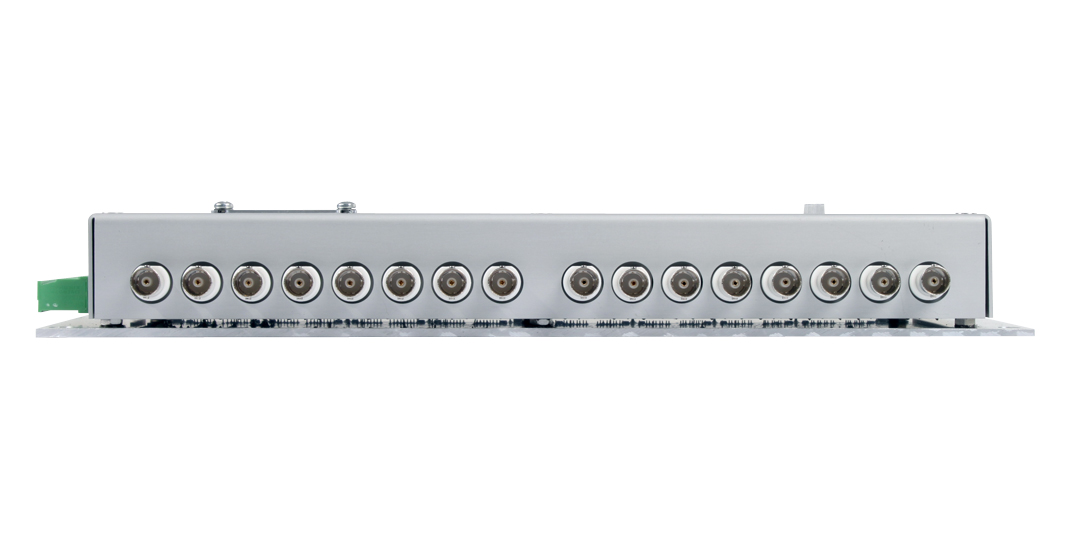

AHD-VDCU ist eine kompakte Videokreuzschiene (Umschaltmatrix) mit erweiterten Steuerfunktionen und dient als zentrale Schnittstelle im Böning-Videokontrollsystem AHD-VCS. Je nach Version verfügt AHD-VDCU über 8 oder 16 RJ-45-Schnittstellen zur Erfassung von Kamerasignalen oder anderen Videoquellen sowie zur Steuerung der unterstützten Kameras.
AHD-VDCU empfängt Steuerbefehle über den integrierten CAN-Bus von Panel PCs, Displays oder dem AHD-VCP Video-Bedienpanel. Diese kontrollieren die Video-Matrix (Zuordnung der 8/16 Kamera-Eingänge zu den 8/16 BNC Video-Ausgängen) und erlauben die Steuerung der angeschlossenen Kameras (Positionierung, Zoom etc.). Bei Bedarf können 2 AHD-VDCU kaskadiert werden, um bis zu 32 Kameras zu erfassen. Die Ansteuerung von 1 oder 2 Video-QUADs ist ebenfalls möglich.

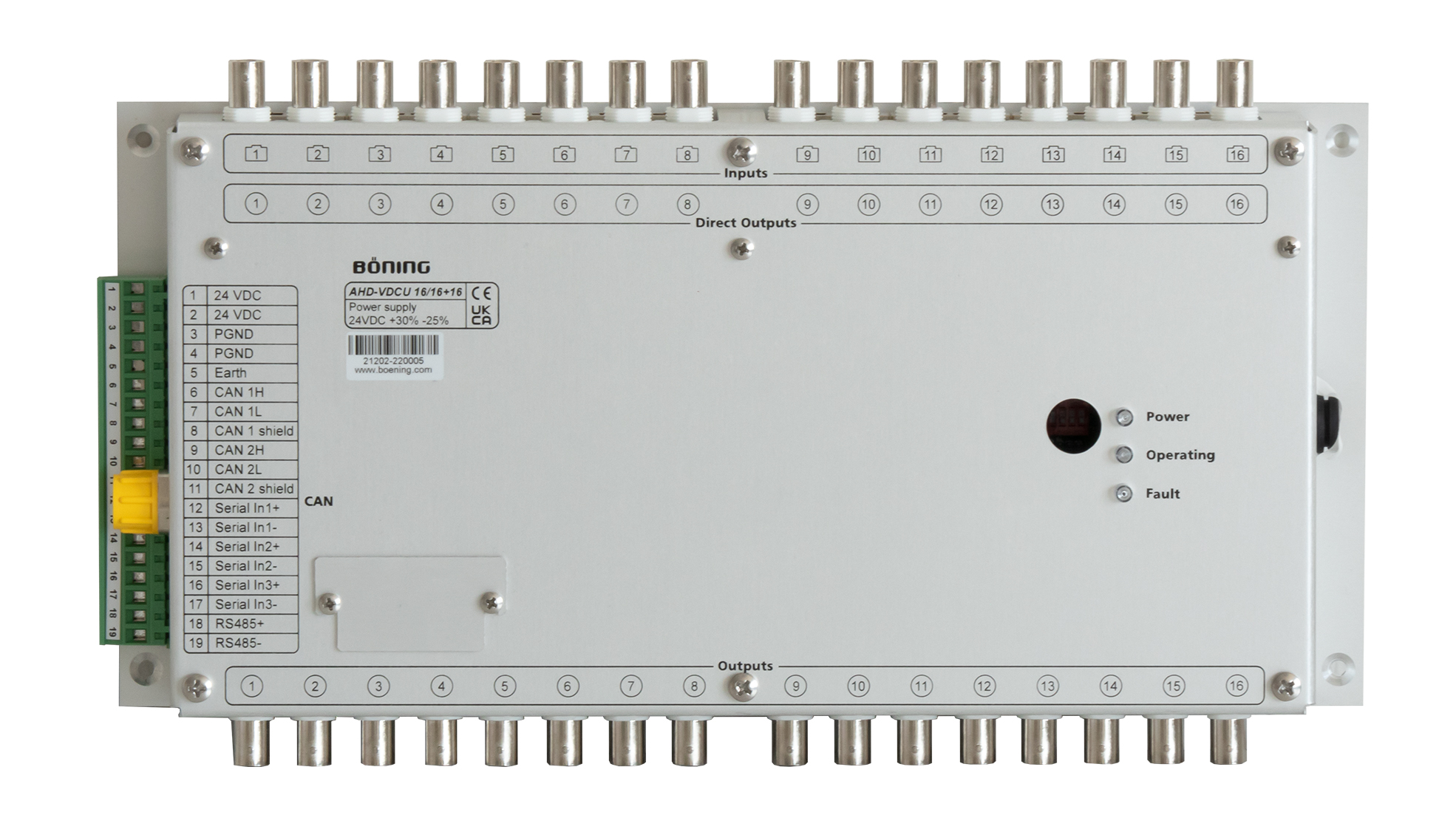

Die Variante AHD-VDCU 16/16+16 bietet zusätzliche 16 BNC-Ausgänge, die die erfassten Videoeingänge unter Umgehung der Video-Matrix direkt wieder ausgeben. Hier kann zum Beispiel ein Multikanal- Videorekorder angeschlossen werden, um bestimmte Videokanäle kontinuierlich aufzuzeichnen.
Hinweis: Für die Verbindung mit den freigegebenen und unterstützen Kameras werden kameraspezifische Signalkonverter AHD-VSC XX oder AHD-SEC2 benötigt.
